高層建筑直連供暖技術的原創發明，已經20 多年，應用范圍遍及全國，正在運行的機組數以萬計。
同所有新技術一樣，直連技術的研究也從未間斷過。
直連節能，一直是發明人研究的重中之重。
——這里為您推薦的，正是發明人的直連節能技術，并已申報發明及實用新型專利。
需要提示的是，直連技術是一個系統整體方案，不能簡單地理解為某一建筑物對應某些設備的簡單配置，而是要具體情形具體分析，針對每一項工程，量體裁衣，進行精細化的二次設計。
本公司總工程師、直連技術原創發明人劉夢真先生帶領的技術研發團隊，有能力為您做出更優秀的技術方案。
發明人簡介
劉夢真 直連技術發明人，原軍隊學科拔尖人才、優秀專家，國務院政府特貼專家，沈陽市優秀科技工作者。主要發明有《高層建筑直連供暖技術》等獲國家發明專利多項，著有《高層建筑采暖設計技術》一書，編寫《國家標準》、《國家軍用標準》》多部。現任內蒙古天巨鑫能源技術有限公司總工程師。
技術背景
高層建筑直連供暖技術，是解決高層建筑與低層建筑直連供暖的一種技術方案。高層建筑采用本技術后，即可與任何一低區熱網直連并網供暖，從而節省工程投資、降低運行費。
20 多年的實運行證明，采用本技術后，高低區壓力錯落有序、運行平穩可靠、經濟效益顯著。本發明的系列論文先后在《暖通空調》等期刊雜志公開發表，并獲得國家發明專利及實用新型專利多項，先后被編入《供熱工程》、《暖通空調》、《暖通空調設計基礎分析》 等大學教材。《實用供熱空調設計手冊》、《集中供暖住宅分戶熱計量系統設計實例》、《建筑標準設計圖集》等也陸續將其收入。
2005 年，隨著發明人的《高層建筑采暖沒計技術》專著出版，標志著這項專利技術已由1996年的新技術圓滿過渡到了成熟技術。
產品優勢
高層直連供暖節能機組由多功能限壓器、大小泵、智能監控等組成，稱之為高層直連供暖節能機組，可應對系統大流量的變化運行。不僅適用于季節變化變流量運行系統，也適用于建筑物分期建設分批運行的大流量變化系統;不僅適用于新建，也適于集中供暖系統并網改造，更適于舊有直連系統節能改造。
高層直連供暖節能機組的核心部件——限壓器，一改傳統結構形式，大大提升了穩定性、可靠性及其大流量應變能力。具有二級減壓、三檔流量、隨意調節、手動關閉等功能，可實現一個限壓器配置兩個或三個不同參數的水泵，稱之為多功能限壓器。簡單歸納為如下四大特征：
一、一機多用;
二、二級減壓;
三、三檔流量;
四、肆意調節。
正是有了如上特征，才使得本技術應用于生活熱水供應系統成為可能。當然，也更適用于空調水系統、變流量供暖系統。
機組選型
一、加壓泵揚程
H=Hj-Hw+Hn+Ha，m
Hj—水泵至系統頂部的幾何高度，m
Hw—熱網供水在泵位置的動水壓線高度，m
Hn—室內系統阻力損失，m
Ha—安全量，可取5m
二、加壓泵流量
V=K0.86Q/ρ (t1- t2 ）m3/h
K—附加系數，取1.1
O—高區系統熱負荷，W
t1— 供水溫度，oC
t2— 回水溫度，oC
ρ—供水的密度，kg/m3
三、加壓泵功率
根據以上計算的水泵揚程、流量，選定水泵的型號，并確定水泵功率。
四、多功能限壓器
根據高區系統流量及高區相對高度按多功能限壓器圖譜確定。多功能限壓器的左、右進出水管與高區系統總回水管相同，上下驅動管均為DN25鋼絲軟管。多功能限壓器的具體型號由公司給定。
例如：高區系統流量70kg/m3，高區系統標高90m，低壓系統供水壓線30m，高區系統相對高度90-30=60m。根據流量70kg/m3，高區系統相對高度60m，可確定多功能限壓器型號。
設備布置
高層直連供暖節能機組，由多功能限壓器、大小泵組、智能監控等組成，可設在高層建筑的地下室，也可統一設在鍋爐房、熱交換站。占地均5平方米左右。
工程設計時，在施工圖上繪制出示意圖、預留出機組設備位置及水泵用電量即可。公司根據施工圖進行二次設計、給出方案，現場指導安裝，負責運行調試，實行交鑰匙工程。

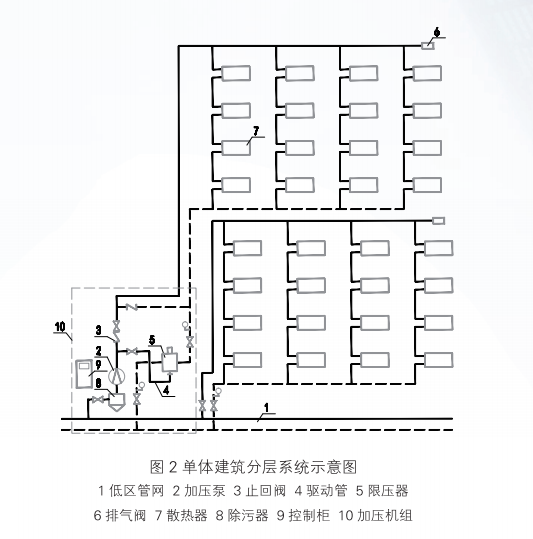

原理圖
